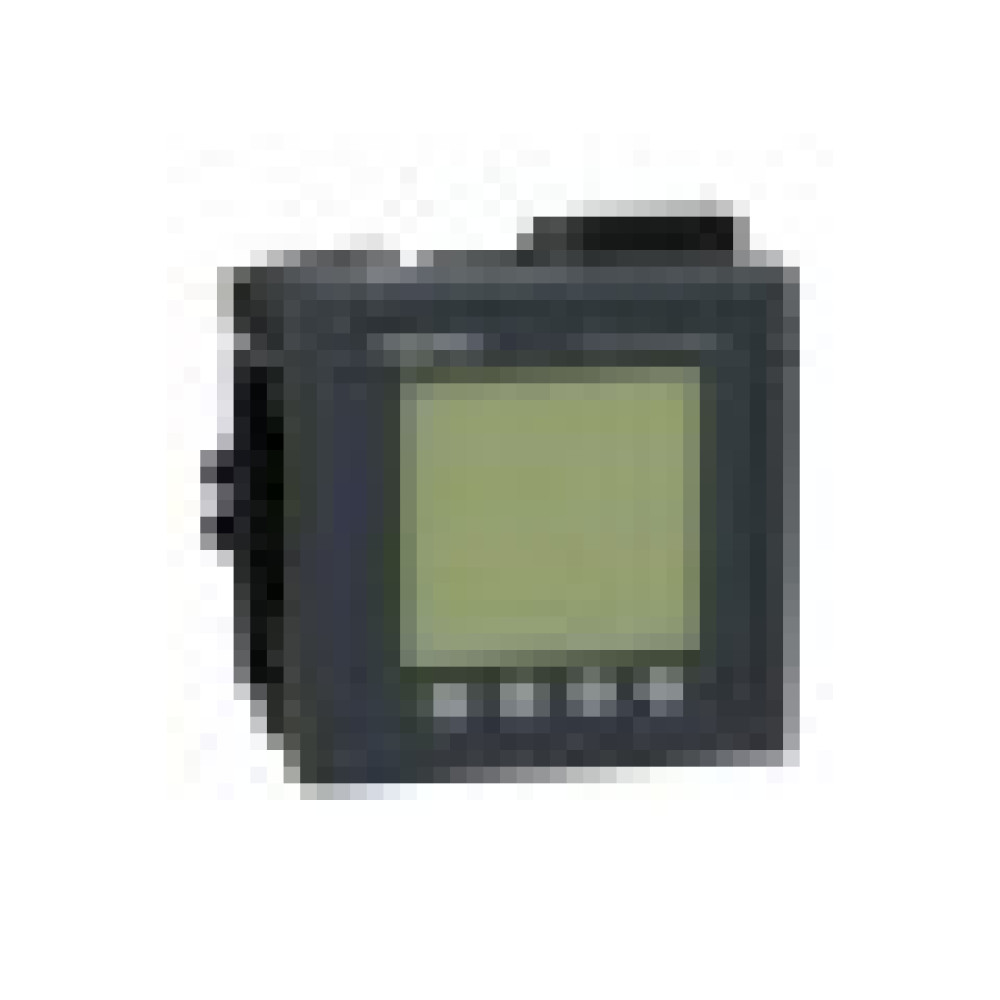

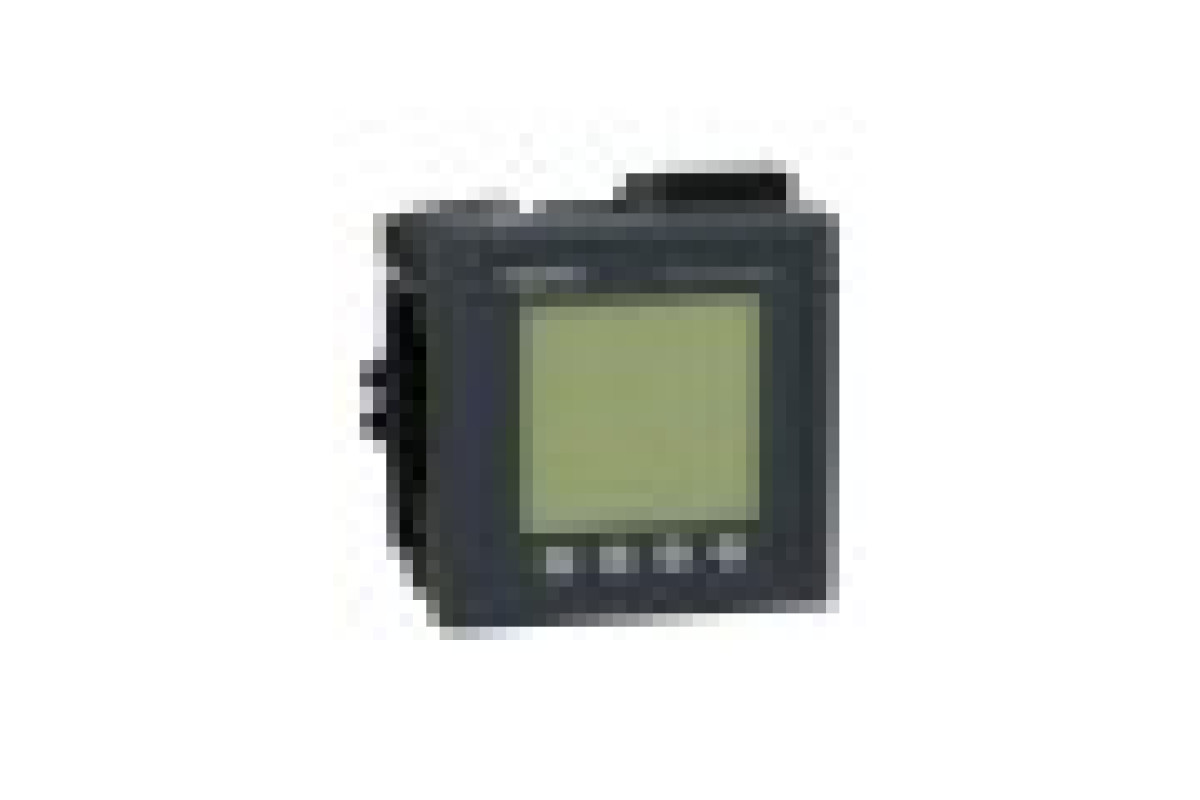

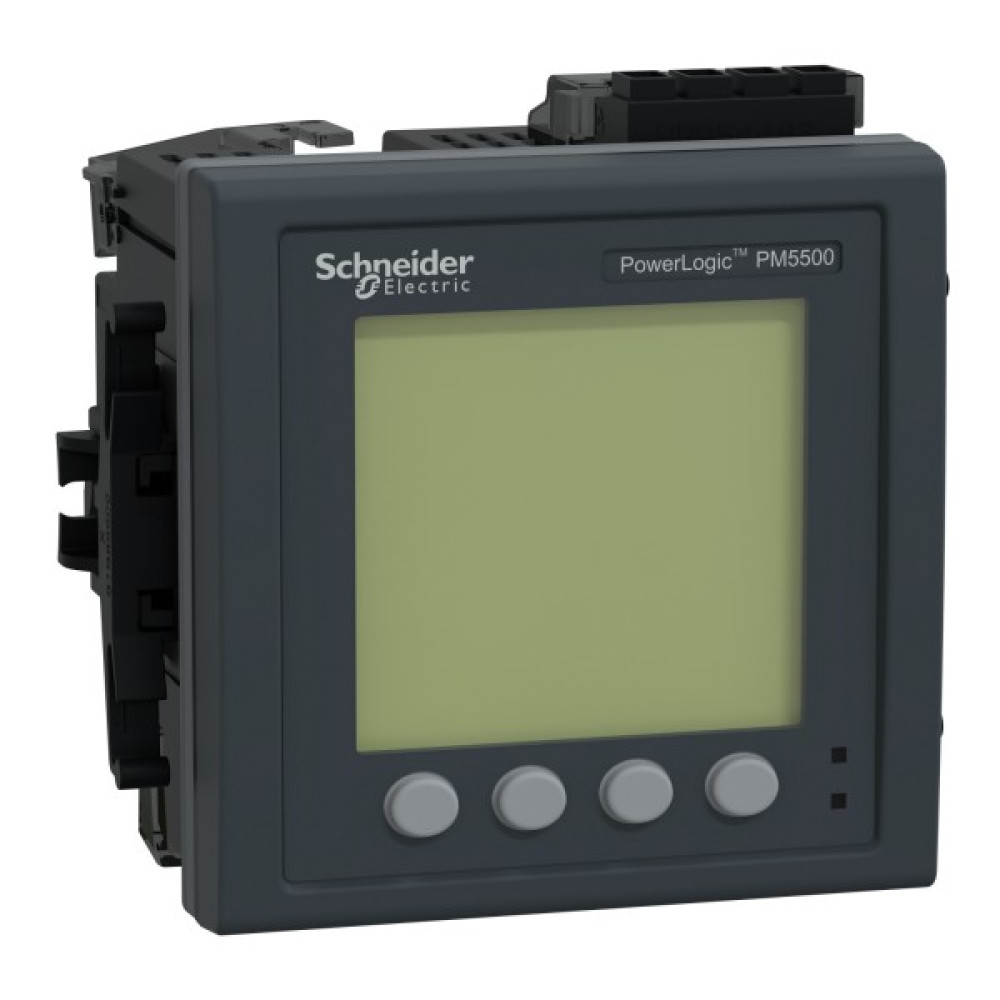

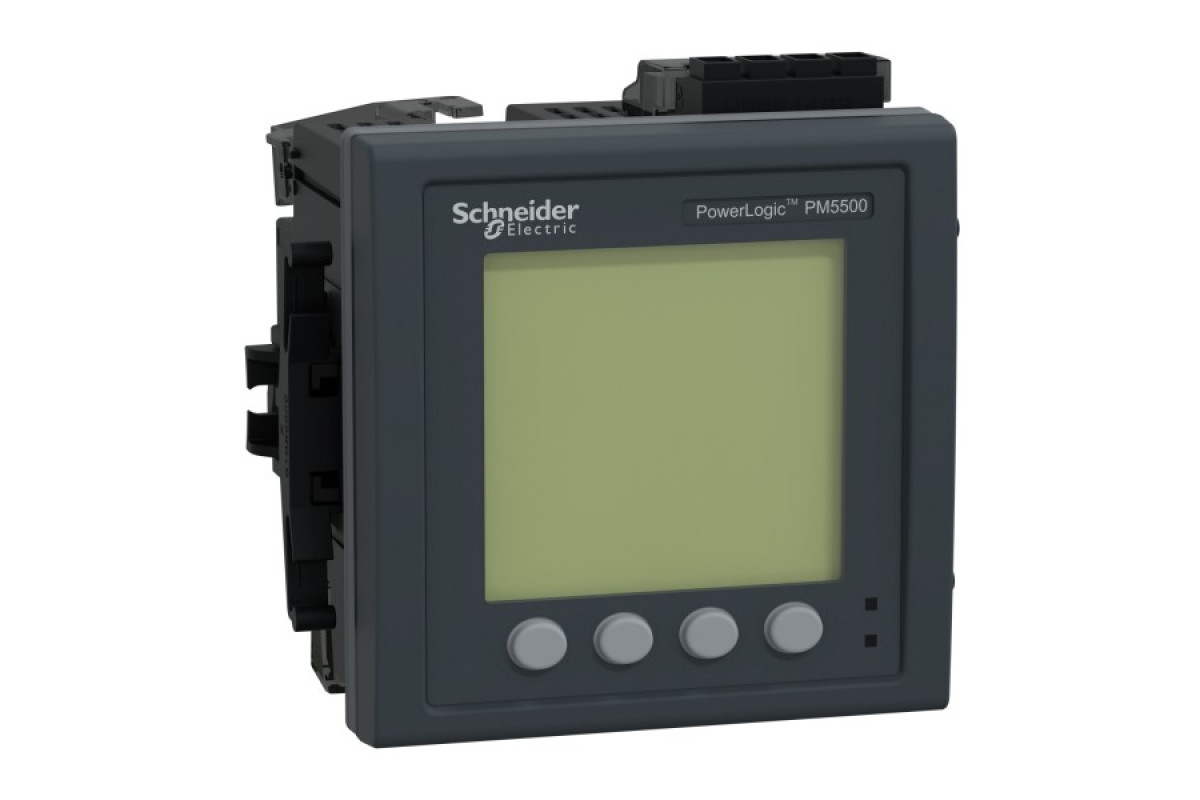

Многофункциональный измеритель (счетчик) PM5561 (METSEPM5561)

Цей пристрій являє собою лічильник електроенергії для вбудованого монтажу з РК-дисплеєм із підсвічуванням 96 мм на 96 мм і має додаткову MID сертифікацію для додатків обліку. Лічильник забезпечує точність класу 0,2S відповідно до стандарту IEC 62053-22 з частотою дискретизації 128 вимірів за цикл. Лічильник вимірюватиме енергію, активну та реактивну потужність, напругу, струм, частоту, коефіцієнт потужності та гармоніки до 63-ї. Включіть 1,1 мегабайт памяті для 14 параметрів, які можна вибрати, із настроюваним інтервалом і тривалістю запису. Цей лічильник також має прямий контроль струму нейтралі. Лічильник працюватиме в мережі з частотою 50 Гц або 60 Гц і номінальною напругою в діапазоні від 100 до 480 В змінного струму та від 125 до 250 В постійного струму. Номінальний струм лінії для цього лічильника становить 1 А або 5 А, і він підтримує однофазну з нейтраллю, трифазну або трифазну з нейтраллю конфігурації. Діапазон вимірювання напруги між фазами становить від 20 до 690 В змінного струму при 45-65 Гц. Діапазон вимірювання між фазою та нейтраллю становить від 20 до 400 В змінного струму при 45-65 Гц. Протокол звязку - Modbus RTU та двопровідний ASCII з підтримкою порту RS485 плюс Modbus TCP/IP, Ethernet/IP і BACnet/IP на основі 10/100 Мбіт/с, шлейфовий Ethernet з підтримкою порту RJ45. Вбудовані комунікаційні можливості забезпечують підтримку протоколу DNP 3,0, доступ до бортового веб-сервера та шлюзу Serial to Ethernet. Лічильник також має чотири цифрові входи з підтримкою WAGES і два цифрові виходи. Є 52 настроюваних тривоги і підтримується вісім тарифних планів. Розміри продукту: ширина 96 мм, глибина 77 мм, висота 96 мм і вага продукту 450 г.
