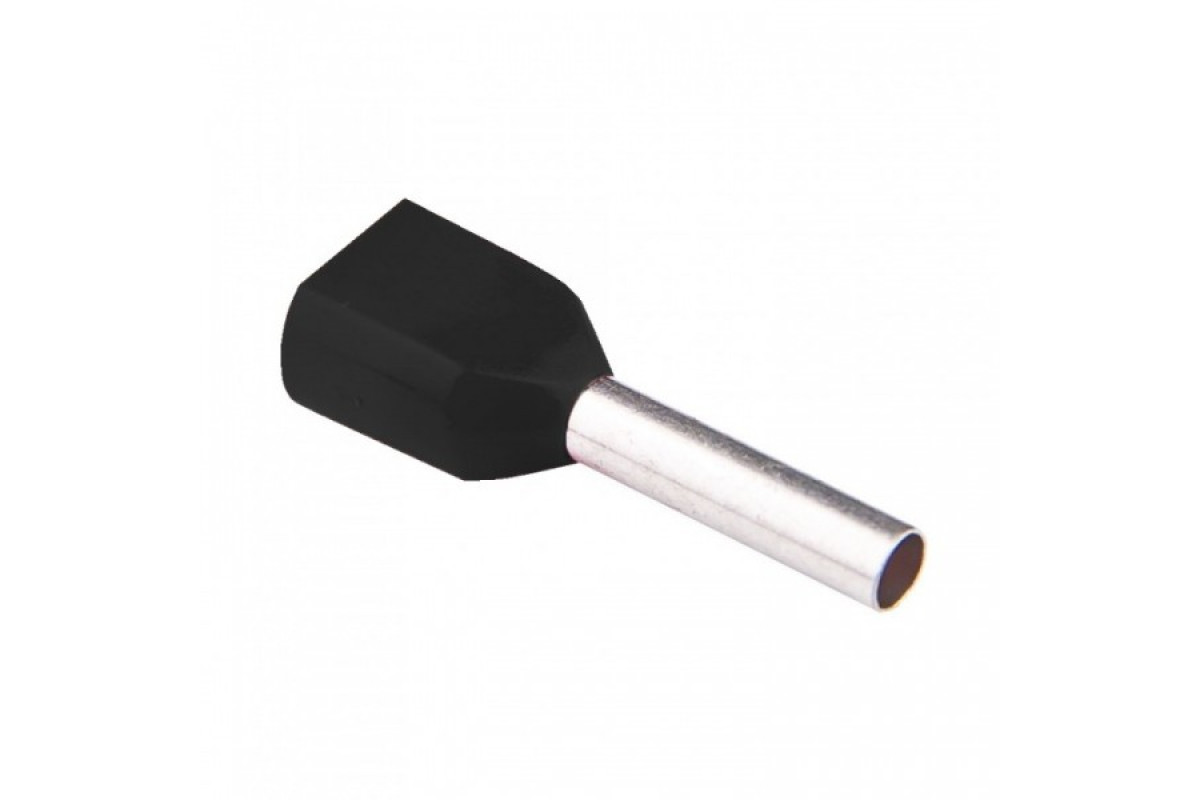

Наконечник трубчастий для двох проводів з нейлонової ізоляцією 2*1.5/12 (500) (RE11106/a)

Тип наконечника: трубчастий з ізоляцією для двох проводів. Призначення: для окінцювання багатодротяних мідних провідників з фіксацією одночасно двох проводів в одному наконечнику. Сертифікація в Україні: добровільна сертифікація згідно вимог ДСТУ EN 60947-1. Метод монтажу: обпресовування (обтискається тільки металева частина наконечника). Температура експлуатації: від -40 до + 85 С°. Напруга номінальна: 400В. Даний тип відрізняється від звичайних втулкових наконечників діаметром гільзи, розрахованим на сумарний переріз двох проводів, а також розміром і формою ізоляції. Гільза наконечника, виготовлена ​​з міді чистотою 99,9%, має високу пластичність, і при обтиску спресовується з жилами проводу в монолітний шпинь, витісняючи зсередини максимум повітря. М'яка мідь дозволяє матрицям інструменту робити обпресовування і формувати рельєф на обпресованій ділянці з невеликими енерго витратами, що також подовжує термін служби інструменту. Висока електропровідність міді і покриття на основі олова. Лудіння наконечника зовні і всередині захищає від процесів окислення як наконечник так і жили проводу після обпресування. Матеріал ізоляції (нейлон) має високу пластичність, що зменшує ймовірність пошкодження хвостового фланця під час обпресування і монтажу. Пластиковий фланець має в перерізі прямокутну форму з розмірами, розрахованими щоб вмістити два проводи відповідного перерізу разом з ізоляцією. Подвійні наконечники для проводів тм Reliance мають колір ізоляції згідно німецького кольорового маркування (див. в таблиці). У місці стикування з ізолюючою манжетою втулка розвальцьована, що полегшує процес введення в неї багатодротяних мідних жил. Введення проводу в наконечник також спрощується конусною конструкцією ізолюючої манжети.
