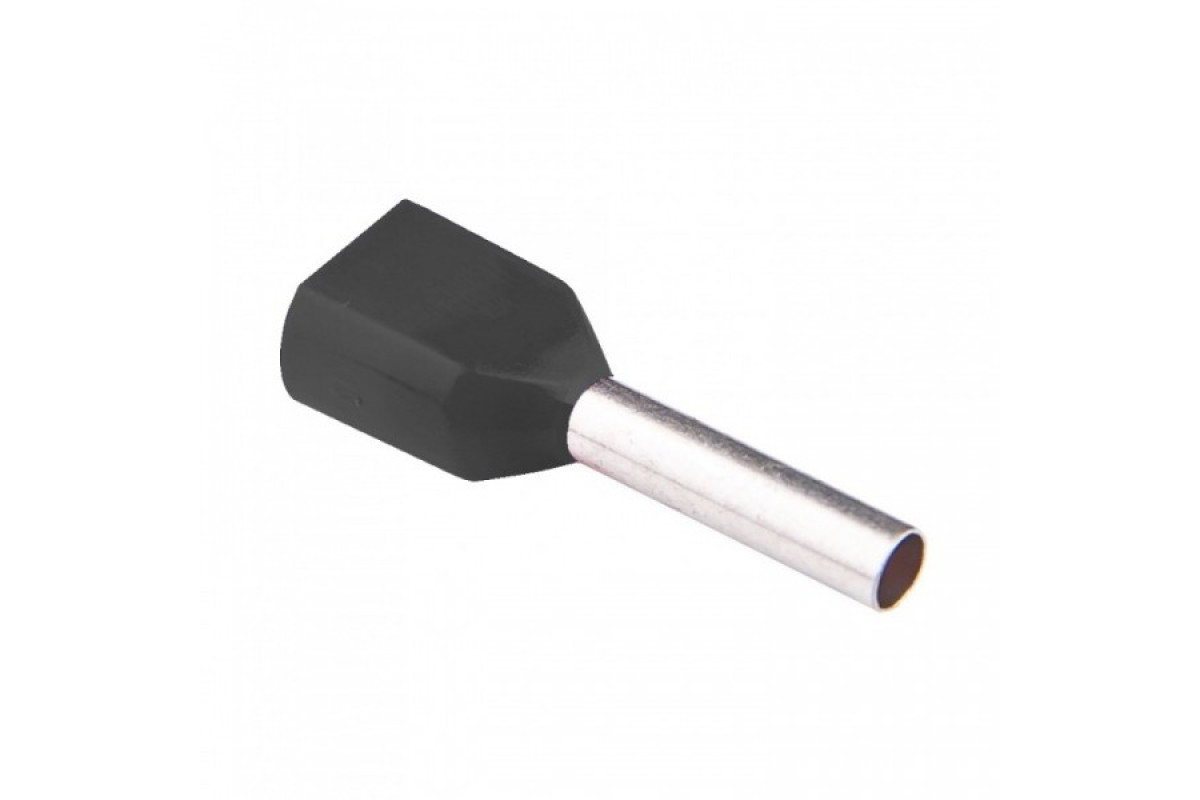

Наконечник трубчастий для двох проводів з нейлонової ізоляцією 2*0.75/8 (RE11101)

Тип наконечника: трубчастий з ізоляцією для двох проводів.

Призначення: для окінцювання багатодротяних мідних провідників з фіксацією одночасно двох проводів в одному наконечнику.

Сертифікація в Україні: добровільна сертифікація згідно вимог ДСТУ EN 60947-1.

Метод монтажу: обпресовування (обтискається тільки металева частина наконечника).

Температура експлуатації: від -40 до + 85 С°.

Напруга номінальна: 400В.

Даний тип відрізняється від звичайних втулкових наконечників діаметром гільзи, розрахованим на сумарний переріз двох проводів, а також розміром і формою ізоляції.

Гільза наконечника, виготовлена ​​з міді чистотою 99,9%, має високу пластичність, і при обтиску спресовується з жилами проводу в монолітний шпинь, витісняючи зсередини максимум повітря.

М'яка мідь дозволяє матрицям інструменту робити обпресовування і формувати рельєф на обпресованій ділянці з невеликими енерго витратами, що також подовжує термін служби інструменту.

Висока електропровідність міді і покриття на основі олова.

Лудіння наконечника зовні і всередині захищає від процесів окислення як наконечник так і жили проводу після обпресування.

Матеріал ізоляції (нейлон) має високу пластичність, що зменшує ймовірність пошкодження хвостового фланця під час обпресування і монтажу.

Пластиковий фланець має в перерізі прямокутну форму з розмірами, розрахованими щоб вмістити два проводи відповідного перерізу разом з ізоляцією.

Подвійні наконечники для проводів тм Reliance мають колір ізоляції згідно німецького кольорового маркування (див. в таблиці).

У місці стикування з ізолюючою манжетою втулка розвальцьована, що полегшує процес введення в неї багатодротяних мідних жил.

Введення проводу в наконечник також спрощується конусною конструкцією ізолюючої манжети.
