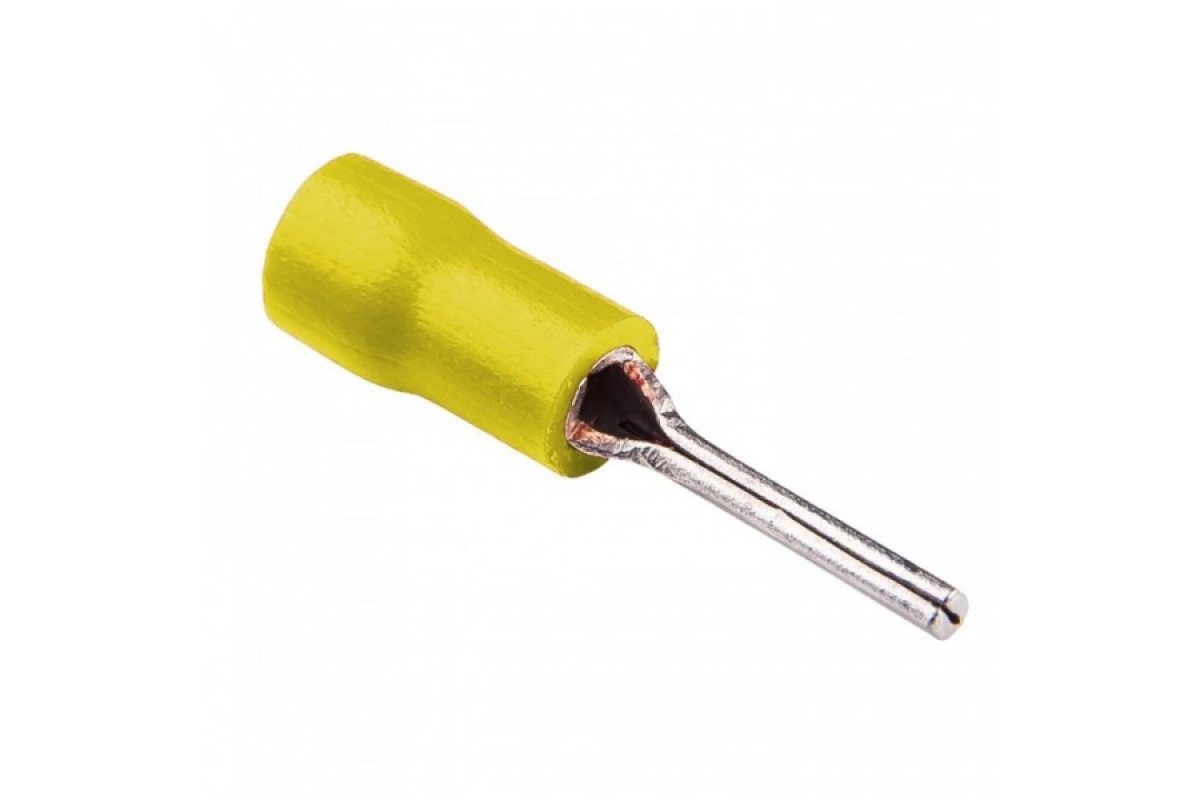

Наконечник штирьовий круглий з ізоляцією PTV 5.5-13 (500620)

Тип наконечника: штировий (штифтовий) круглий з ізоляцією. Призначення: для окінцювання багатодротяних мідних провідників і їх приєднання до контактних груп електротехнічних пристроїв з отворами малих діаметрів. НЕ рекомендується застосовувати штирові круглі наконечники в контактних групах пристроїв, в яких фіксація наконечника здійснюється за рахунок його притискання торцевою поверхнею гвинта, а не притискною пластиною. Сертифікація в Україні: добровільна сертифікація (не підлягає обов'язковому декларуванню) згідно вимог ДСТУ EN 60947-1. Метод монтажу: обпресовування (обтискається тільки хвостовий фланець наконечника). Температура експлуатації: від -40 до + 80 С°. Напруга номінальна: 400В. Штифтові наконечники PTV можуть називати наконечник-голка, так як вони мають контактну частину, що віддалено нагадує тонкий штир круглий в перетині. Штирові круглі наконечники є відмінним рішенням там, де ввідні отвори контактних груп пристроїв менше в діаметрі, ніж підмикний кабель. Кожен штировий круглий наконечник розрахований на діапазон перерізів проводів (див. в таблиці), що дозволяє використовувати менше номіналів наконечників для окінцювання провідників всіх перерізів від 0,5 до 6 мм². Ізольований наконечник PTV має колір ізоляції згідно міжнародної системи кольорового маркування діапазонів номінальних перерізів провідників. Кожен діапазон позначається своїм кольором (див. в таблиці). Металева частина наконечника має покриття (зовні і всередині) для захисту від процесів окислення наконечника і жил проводу після обпресування. Пластикові фланці наконечників виготовлені з досить міцного і пластичного матеріалу. Обпресовування проводиться поверх пластикового фланця, який при цьому деформується, але зберігає свою цілісність і міцно тримається на наконечнику. Металева частина, виготовлена ​​з латуні, забезпечує наконечнику більшу стійкість до згинання.
