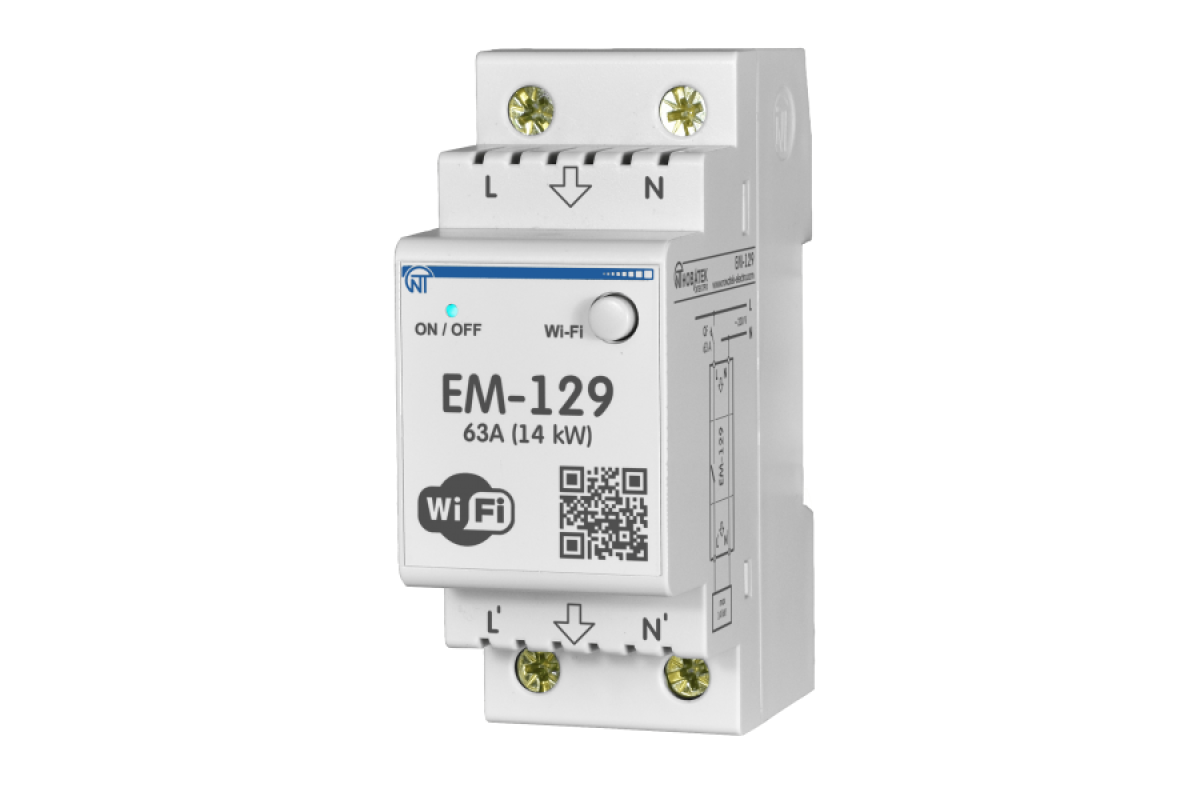

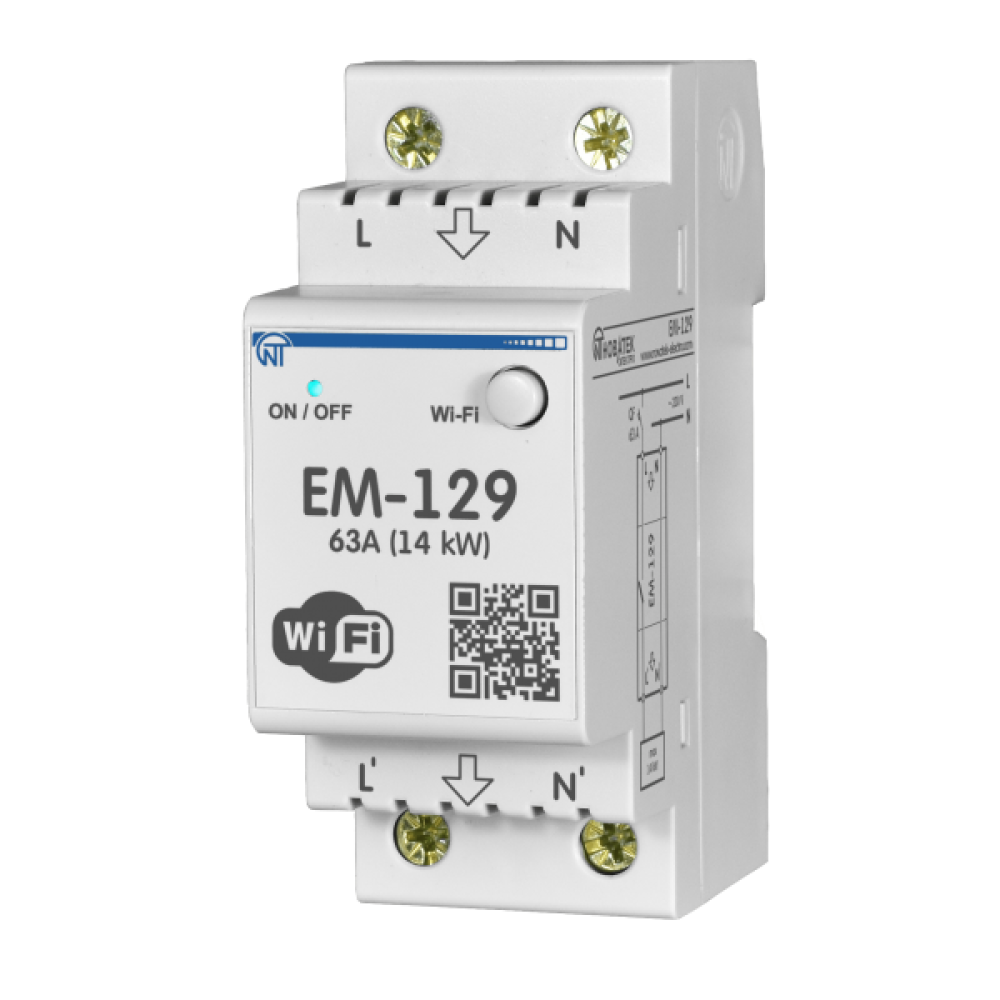

WI-FI лічильник електроенергії з функцією захисту і керуванням ЕМ-129 (NTRN129S0)

Детальний опис продукта EM-129 – Wi-Fi лічильник, призначений для некомерційного обліку електроенергії, дозволяє вмикати-вимикати електрообладнання (холодильник, кондиціонер, пральну машину, теле-, відео- і аудіотехніку тощо) за розкладом або в ручному режимі, одночасно захищаючи його від перевантаження потужності, різних аварій за напругою та частотою. Має захист від перегріву. Призначений для комутації навантаження потужністю до 14 кВт (63А).

ЕМ-129 зберігає у внутрішній пам’яті журнал своєї роботи і дані енергоспоживання за останній місяць.Завдяки тижневому таймеру ви можете зменшити споживання енергії та заощаджити свої кошти, використовуючи ЕМ-129 для управління опалювальними або вентиляційними приладами за заздалегідь запланованим розкладом.

Переваги 7 в 1: лічильник електроенергії, реле напруги, реле струму, реле потужності, таймер, аналізатор електромережі, віддалене керування

Термозахист - при виявленні перегріву пристрій вимкне навантаження

Можливість підключення до систем розумного дому за допомогою відкритого WebApiСфера застосування

Для контролю боржників та запобігання струмових перевантажень (ринок, торговельний центр, котеджне містечко)

Елемент розумного дому

Для віддаленого керування (увімкнення/вимкнення серверу, магазину, насосу і т.д.)"

Основні можливості

– Облік спожитої електроенергії;

– Вимірювання напруги і частоти мережі;

– Вимірювання струму, споживаного навантаженням;

– Вимірювання потужності, споживаної навантаженням;

– Захист навантаження від аварійних напруг в мережі;

– Захист навантаження по перевищенню струму споживання;

– Захист навантаження по перевищенню потужності споживання;

– Захист від перегріву внутрішніх елементів;

– Годинник реального часу з резервом ходу до 5 діб (при відсутності живлення);

– Автоматична синхронізація часу з сервером точного часу (NTP);

– Автоматичне керування навантаженням за розкладом, заданим користувачем;

– Обмеження часу роботи навантаження;

– Ручне керування навантаженням з лицьової панелі;

– Блокування ручного управління через заданий інтервал часу.

Схема підключення

Технічні характеристики

Намінальна напруга живлення, В220 - 240

Частота мережі живлення, Гц50/60

Напруга, при якій збергається працездатність, В100 - 450

Максимальний комутований струм при активному навантаженні, А63

Потужність навантаження, що підключається, Вт, не більше14 000

Час готовности при подачі напруги живлення, с, не більше1,5

Затримка відключення при підвищенні напруги більше 420 В і тривалістю більше 2,0 мс, с, не більше0,05

Затримка відключення при підвищенні напруги більше 30 В від установки «‎Верхній поріг напруги»‎, с0,2

Затримка відключення при зниженні напруги нижче 145 В, с0,25

Діапазон виміру напруги, В100 - 350

Точність виміру напруги мережі, % (від діапазону)±1

Діапазон миміру струму0,3 - 65

Точність виміру струму навантаження, % (від діапазону)±2

Діапазон виміру потужності, Вт300 -30 000

Точність виміру потужності, % (від діапазону)±3

Діапазон виміру частоти, Гц45 - 65

Точність виміру частоти, Гц±0,03

Точність ходу годинників реального часу ¹, с/добу±1

Резерв ходу годинників реального часу ², добаДо 5

Частота Wi-Fi , ГГц2,412 - 2,484

Підтримувані стандарти Wi-FiIEEE 802.11 b/g/n

Протокол шифрування Wi-FiWPA2/PSK

Протокол синхронізації часу з NTP серверомЄ

Протокол обмінну данними з "my.overvis.com" серверомЄ

Максимальна кількість подій (розклад)512

Максимальна довжина журналу, записів10 000

Тип запису журналу  По кільцю

Період запису журналу ³, хв5

Момент затягування гвинтів клемника, Н-м2±0,2

Призначення виробу   Апаратура керування і розподілу

Номінальний режим роботи   Тривалий

Кліматичне виконанняУХЛ 3.1

Найменування  Значення

Ступіть захисту виробу P20

Комунтаційний ресурс вихідних контактів - електричний, разів, не менше10 000

Комунтаційний ресурс вихідних контактів - механічний, разів, не менше500 000

Споживана потужність (під навантаженням), Вт, не більше2,5

Допустимий ступіть забруденняII

Категорія перенапругиIII

Клас захиститу від ураження електричним струмомII

Номінальна напруга ізоляції, В450

Номінальна імпульсна витримувана напруга, кВ4,0

Маса, кг, не більше0,160

Габаритні розміридив.рисунок 1

Встановлення (монтаж) виробу - стандартна DIN-рейка 35 мм.

Виріб зберігає свою працездатність при будь-якому положенні в просторі

Матеріал корпусу - самозгасаючий пастик

1  – за умови, що ввімкнута синхронізація із сервером NTP і є доступ до інтернету

2  – за умови, що виріб попрацював від мережі не менше однієї години

3  – аварії й зміна стану контактів  реле, зберігаються відразу  без очікування періоду записуАААА
